اصول کار بتاترون براین مبناست که الکترون ها در یک میدان مغناطیسی متغیر در یک مدار دایره ای شتاب پیدا می کنند.
تیوب شتاب دهنده به صورت یک فندق تو خالی می باشد که بین دوقطب یک مگنت متناوب واقع است. در لحظه شروع جریان متغیر یک پالس الکترونی به داخل محفظه خلاء، به وسیله تزریق کننده الکترونی تزریق می شود. با افزایش میدان مغناطیسی، الکترون ها شتاب پیدا نموده و اطراف محفظه حرکت نموده و سرعت آنها افزایش می یابد. تا موقع انتهای اولین ربع موج میدان مغناطیسی متغیر، الکترون ها چندین هزار چرخش در اطراف محفظه چرخیده و در این صورت ماکزیمم انرژی را به دست می آورد. در این لحظه یا زودتر الکترون ها به خارج پرتاب شده و در مسیر خود به یک هدف برخورد و تولید اشعه x می نمایند و یا آنکه به یک صفحه نازک جهت پراکنده نمودن الکترونها برای درمان با الکترون برخورد می نمایند.

این بار کتاب بسیار ارزنده ای را برای دوستان عزیز در سایت قرار داه ایم که این کتاب نیز از انتشارات آژانس بین المللی اتمی است.


لینک دانلود

دانلود کتابی بسیار عالی در زمینه "روشهای بهینه سازی دوز بیماران در فلوروسکپی" که مربوط به حفاظت در برابر پرتوها بوده و توسط آژانش بین المللی اتمی به چاپ رسیده است. خوتندن این کتاب خوب را به همکاران رادیولوژی خود توصیه می کنیم.

لینک دانلود

لینک دانلود

ریشه لغوی:
کلمه سونوگرافی از لفظ لاتین sound به معنی صوت و نیز graphic به معنی شکل و ترسیم گرفته شده و ultrasound از ultra به معنی ماورا و نیز sound به معنی صوت یا صدا گرفته شده است.

تاریخچه
در سال 1876 میلادی ، فرانسیس گالتون برای اولین بار پی بوجود امواج فراصوت برد. در زمان جنگ جهانی اول کشور انگلستان برای کمک به جلوگیری از غرق شدن غم ‌انگیز کشتی‌هایش توسط زیردریاییهای کشور آلمان در اقیانوس آتلانتیک شمالی دستگاه کشف کننده زیردریایی‌ها به کمک امواج صوتی به نام Sonar ابداع کرد. این دستگاه امواج فراصوت تولید می‌کرد که در پید اکردن مسیر کشتیها استفاده می‌شد. این تکنیک در زمان جنگ جهانی دوم تکمیل گردید و بعدها بطور گسترده‌ای در صنعت این کشور برای آشکار سازی شکافها در فلزات و سایر موارد مورد استفاده قرار می‌گرفت. از کاربرد بخصوصی که انعکاس صوت در جنگ و صنعت داشت Sonar به علم پزشکی وارد شد و تبدیل به یک وسیله تشخیصی بزرگ در علم پزشکی گردید.

در کارهای بالینی به جای اندازه گیری اکتیویته ( A ) نمونه ، تعدادی شماره ( R ) به دست می آید. کار اندازه گیری شماره با سرعت و آسان انجام می شود و می بایست دستگاه اندازه گیری برای برقراری بستگی میان اکتیویته و شمارش به گونه ای دقیق کالیبراسیون شده باشد. دو گونه جداگانه از شمارش در پزشکی هسته ای انجام می گیرد:
الف) تعیین اندازه رادیواکتیویته در نمونه یا حجمی معین.
ب) تعیین چگونگی پخش رادیواکتیویته در بدن( سینتی گرافی یا اسکن ایزوتوپی).

احتمالاً در بیمارستان یا حداقل در فیلم های تلویزیون بیمارانی را دیده اید که برای درمان سرطانشان تحت پرتو درمانی قرار می گیرند و یا اینکه پزشکان برای تشخیص بیماریها دستور عکس برداری می دهند.

لینک دانلود

انتشار اشعه ایکس
یک الکترون می تواند در لایه های اتمی جابه جا شود و یک لایه به لایه ای که هنوز پر نشده نقل مکان پیدا می کند. اگر این انتقال به لایه پائین تر باشد با آزاد شدن انرژی همراه بوده که میزان این تابش انرژی با اختلاف سطح انرژی دو لایه برابر خواهد بود. اگر این تابش انرژی شکل فوتون به خود گرفته و دارای کمیت انرژی کافی باشد. اصطلاحاً اشعه ایکس نامیده می شود.

بالعکس اگر حرکت الکترون به لایه بالاتر باشد، این انتقال مستلزم جذب مقداری انرژی توسط الکترون است که مثلاً می توان با تابش اشعه ایکس به آن، ‌این انرژی را تأمین کرد. در تولید اشعه ایکس از سه خاصیت اتمهای تنگستن در هدف لامپ مولد اشعه ایکس استفاده می شود:
1- میدان الکتریکی
2- انرژی همبستگی مدارات الکترونی
احتیاج اتم به قرارگرفتن در پائین ترین وضعیت انرژی.

هرگاه الکترونی درون یک اتم از پوسته ای بالاتر به پوسته ای پایین تر برود تابشی ‏گسیل می کند ، که انرژی آن به اختلاف انرژی دو پوسته وابسته است ، در شرایط ‏خاصی ممکن است با وجود انجام این فرایند ، تابشی گسیل نمی شود ، که در نوع خود ‏بحث برانگیز به نظر می رسد.‏

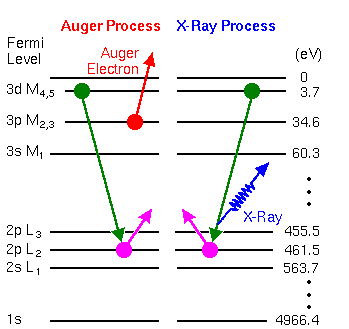

فرایند تولید الکترون اوژه:‏
اثر اوژه به فرایند بدون تابشی گفته می شود که در آن اتم یا یونی که پیشاپیش با از ‏دست دادن یکی از الکترون های پوسته ی داخلی یونیده شده است ، جای خالی پوسته ‏ی داخلی را با یک الکترون پوسته ی خارجی پر می کند و همزمان یکی دیگر از الکترون ‏های پوسته ی خارجی را به بیرون می فرستد. ‏
تعریف الکترون اوژه :
الکترون آزاد حاصل از فرایند اخیر به افتخار پی یر اوژه که در سال 1925 توانست آزمایش ‏هاییش درباره ی یونش اتم های نئون ، آرگون ، کریپتون ، و گزنون را بر اثر تابش اشعه ‏ایکس به درستی تعبیر کند ، الکترون اوژه نامیده می شود.‏
اشعه ایکس حاصل از فرایند تولید الکترون اوژه:‏
